當前位置：首頁 > 不銹鋼法蘭軸承
不銹鋼法蘭軸承
| 軸承型號 | 外形尺寸 | 徑向基本額定動負荷 | 徑向基本額定靜負荷 | |||||||||

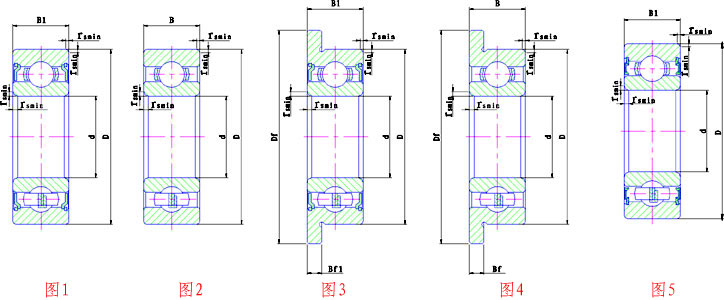

| d | D | Df | B | Bf | B1 | Bf1 | rsmin | |||||
| 法蘭盤 | 開 式 | 防塵蓋 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | Cr (kN) | Cor (kN) |
| F | 681 | - | 1 | 3 | 3.8 | 1 | 0.3 | - | - | 0.05 | 0.0735 | 0.0196 |
| F | 691 | - | 1 | 4 | 5 | 1.6 | 0.5 | - | - | 0.1 | 0.1372 | 0.0392 |
| F | 681X | ZZ | 1.5 | 4 | 5 | 1.2 | 0.4 | 2 | 0.6 | 0.05 | 0.1078 | 0.0343 |
| F | 691X | ZZ | 1.5 | 5 | 6.5 | 2 | 0.6 | 2.6 | 0.8 | 0.15 | 0.1666 | 0.049 |
| F | 601X | ZZ | 1.5 | 6 | 7.5 | 2.5 | 0.6 | 3 | 0.8 | 0.15 | 0.3332 | 0.098 |
| F | 682 | ZZ | 2 | 5 | 6.1 | 1.5 | 0.5 | 2.3 | 0.6 | 0.08 | 0.1666 | 0.049 |
| F | 692 | ZZ | 2 | 6 | 7.5 | 2.3 | 0.6 | 3 | 0.8 | 0.15 | 0.3332 | 0.098 |
| F | 602 | ZZ | 2 | 7 | 8.5 | 2.8 | 0.7 | 3.5 | 0.9 | 0.15 | 0.3822 | 0.1274 |
| F | 682X | ZZ | 2.5 | 6 | 7.1 | 1.8 | 0.5 | 2.6 | 0.8 | 0.08 | 0.1862 | 0.0588 |
| F | 692X | ZZ | 2.5 | 7 | 8.5 | 2.5 | 0.7 | 3.5 | 0.9 | 0.15 | 0.3822 | 0.1274 |
| F | 602X | ZZ | 2.5 | 8 | 9.5 | 2.8 | 0.7 | 4 | 0.9 | 0.15 | 0.5488 | 0.1764 |
| F | 683 | ZZ | 3 | 7 | 8.1 | 2 | 0.5 | 3 | 0.8 | 0.1 | 0.3136 | 0.1078 |
| F | 693 | ZZ | 3 | 8 | 9.5 | 3 | 0.7 | 4 | 0.9 | 0.15 | 0.5586 | 0.1764 |
| F | 603 | ZZ | 3 | 9 | 10.5 | 3 | 0.7 | 5 | 1 | 0.15 | 0.5684 | 0.1862 |
| F | 623 | ZZ | 3 | 10 | 11.5 | 4 | 1 | 4 | 1 | 0.15 | 0.6272 | 0.2156 |
| - | 633 | ZZ | 3 | 13 | - | 5 | - | 5 | - | 0.2 | 1.3034 | 0.49 |
| F | 684 | ZZ | 4 | 9 | 10.3 | 2.5 | 0.6 | 4 | 1 | 0.1 | 0.637 | 0.2254 |
| F | 694 | ZZ | 4 | 11 | 12.5 | 4 | 1 | 4 | 1 | 0.15 | 0.9604 | 0.3528 |
| F | 604 | ZZ | 4 | 12 | 13.5 | 4 | 1 | 4 | 1 | 0.2 | 0.9604 | 0.3528 |
| F | 624 | ZZ | 4 | 13 | 15 | 5 | 1 | 5 | 1 | 0.2 | 1.3034 | 0.49 |
| 軸承型號 | 外形尺寸 | 徑向基本額定動負荷 | 徑向基本額定靜負荷 | |||||||||
| d | D | Df | B | Bf | B1 | Bf1 | rsmin | |||||
| 法蘭盤 | 開 式 | 防塵蓋 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | Cr (kN) | Cor (kN) |
| F | 634 | ZZ | 4 | 16 | 18 | 5 | 1 | 5 | 1 | 0.3 | 1.3426 | 0.5194 |
| F | 685 | ZZ | 5 | 11 | 12.5 | 3 | 0.8 | 5 | 1 | 0.15 | 0.7154 | 0.2842 |
| F | 695 | ZZ | 5 | 13 | 15 | 4 | 1 | 4 | 1 | 0.2 | 1.078 | 0.4312 |
| F | 605 | ZZ | 5 | 14 | 16 | 5 | 1 | 5 | 1 | 0.2 | 1.3328 | 0.5096 |
| F | 625 | ZZ | 5 | 16 | 18 | 5 | 1 | 5 | 1 | 0.3 | 1.7248 | 0.6762 |
| F | 635 | ZZ | 5 | 19 | 22 | 6 | 1.5 | 6 | 1.5 | 0.3 | 2.3324 | 0.8918 |
| F | 686 | ZZ | 6 | 13 | 15 | 3.5 | 1 | 5 | 1.1 | 0.15 | 1.078 | 0.441 |
| F | 696 | ZZ | 6 | 15 | 17 | 5 | 1.2 | 5 | 1.2 | 0.2 | 1.3426 | 0.5194 |
| F | 606 | ZZ | 6 | 17 | 19 | 6 | 1.2 | 6 | 1.2 | 0.3 | 2.2638 | 0.8428 |
| F | 626 | ZZ | 6 | 19 | 22 | 6 | 1.5 | 6 | 1.5 | 0.3 | 2.3324 | 0.8918 |
| - | 636 | ZZ | 6 | 22 | - | 7 | - | 7 | - | 0.3 | 3.332 | 1.421 |
| F | 687 | ZZ | 7 | 14 | 16 | 3.5 | 1 | 5 | 1.1 | 0.15 | 1.176 | 0.5096 |
| F | 697 | ZZ | 7 | 17 | 19 | 5 | 1.2 | 5 | 1.2 | 0.3 | 1.6072 | 0.7154 |
| F | 607 | ZZ | 7 | 19 | 22 | 6 | 1.5 | 6 | 1.5 | 0.3 | 2.3324 | 0.8918 |
| F | 627 | ZZ | 7 | 22 | 25 | 7 | 1.5 | 7 | 1.5 | 0.3 | 3.283 | 1.3818 |
| - | 637 | ZZ | 7 | 26 | - | 9 | - | 9 | - | 0.3 | 4.5668 | 1.9796 |
| F | 688 | ZZ | 8 | 16 | 18 | 4 | 1 | 5 | 1.1 | 0.2 | 1.2544 | 0.588 |
| F | 698 | ZZ | 8 | 19 | 22 | 6 | 1.5 | 6 | 1.5 | 0.3 | 2.2344 | 0.9212 |
| F | 608 | ZZ | 8 | 22 | 25 | 7 | 1.5 | 7 | 1.5 | 0.3 | 3.2928 | 1.3818 |
| - | 628 | ZZ | 8 | 24 | - | 8 | - | 8 | - | 0.3 | 3.332 | 1.421 |
| 軸承型號 | 外形尺寸 | 徑向基本額定動負荷 | 徑向基本額定靜負荷 | |||||||||
| d | D | Df | B | Bf | B1 | Bf1 | rsmin | |||||
| 法蘭盤 | 開 式 | 防塵蓋 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | Cr (kN) | Cor (kN) |
| - | 638 | ZZ | 8 | 28 | - | 9 | - | 9 | - | 0.3 | 4.5668 | 1.9796 |
| F | 689 | ZZ | 9 | 17 | 19 | 4 | 1 | 5 | 1.1 | 0.2 | 1.323 | 0.6664 |
| F | 699 | ZZ | 9 | 20 | 23 | 6 | 1.5 | 6 | 1.5 | 0.3 | 2.4696 | 1.078 |
| F | 609 | ZZ | 9 | 24 | 27 | 7 | 1.5 | 7 | 1.5 | 0.3 | 3.332 | 1.421 |
| - | 629 | ZZ | 9 | 26 | - | 8 | - | 8 | - | 0.3 | 4.5668 | 1.9796 |
| - | 639 | ZZ | 9 | 30 | - | 10 | - | 10 | - | 0.6 | 4.655 | 2.0776 |
| 軸承型號 | 外形尺寸 | 徑向基本額定動負荷 | 徑向基本額定靜負荷 | |||||||||||||||||
| d | D | Df | B | Bf | B1 | Bf1 | rsmin | |||||||||||||
| 法蘭盤 | 開 式 | 防塵蓋 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | Cr (kN) | Cor (kN) |
| - | R09 | - | 0.04 | 1.016 | 0.125 | 3.175 | - | - | 0.0469 | 1.191 | - | - | - | - | - | - | 0.0039 | 0.1 | 0.1078 | 0.0294 |
| F | R0 | ZZ | 0.0469 | 1.191 | 0.1562 | 3.969 | 0.2031 | 5.159 | 0.0625 | 1.588 | 0.013 | 0.33 | 0.0938 | 2.381 | 0.031 | 0.787 | 0.0039 | 0.1 | 0.1078 | 0.0343 |
| F | R1 | ZZ | 0.055 | 1.397 | 0.1875 | 4.762 | 0.234 | 5.944 | 0.0781 | 1.984 | 0.023 | 0.584 | 0.1094 | 2.778 | 0.031 | 0.787 | 0.0039 | 0.1 | 0.2352 | 0.0686 |
| F | R1-4 | ZZ | 0.0781 | 1.984 | 0.25 | 6.35 | 0.296 | 7.518 | 0.0938 | 2.381 | 0.023 | 0.584 | 0.1406 | 3.572 | 0.031 | 0.787 | 0.0039 | 0.1 | 0.2842 | 0.098 |
| F | R133 | ZZ | 0.0938 | 2.381 | 0.1875 | 4.762 | 0.234 | 5.944 | 0.0625 | 1.588 | 0.018 | 0.457 | 0.0938 | 2.381 | 0.031 | 0.787 | 0.0039 | 0.1 | 0.1862 | 0.0588 |
| F | R1-5 | ZZ | 0.0938 | 2.381 | 0.3125 | 7.938 | 0.359 | 9.119 | 0.1094 | 2.778 | 0.023 | 0.584 | 0.1406 | 3.572 | 0.031 | 0.787 | 0.0059 | 0.15 | 0.5488 | 0.1764 |
| F | R144 | ZZ | 0.125 | 3.175 | 0.25 | 6.35 | 0.296 | 7.518 | 0.0938 | 2.381 | 0.023 | 0.584 | 0.1094 | 2.778 | 0.031 | 0.787 | 0.0039 | 0.1 | 0.3136 | 0.1078 |
| F | R2-5 | ZZ | 0.125 | 3.175 | 0.3125 | 7.938 | 0.359 | 9.119 | 0.1094 | 2.778 | 0.023 | 0.584 | 0.1406 | 3.572 | 0.031 | 0.787 | 0.0039 | 0.1 | 0.5586 | 0.1764 |
| F | R2-6 | ZZ | 0.125 | 3.175 | 0.375 | 9.525 | 0.422 | 10.719 | 0.1094 | 2.778 | 0.023 | 0.584 | 0.1406 | 3.572 | 0.031 | 0.787 | 0.0059 | 0.15 | 0.637 | 0.2254 |
| F | R2 | ZZ | 0.125 | 3.175 | 0.375 | 9.525 | 0.44 | 11.176 | 0.1562 | 3.969 | 0.03 | 0.762 | 0.1562 | 3.969 | 0.03 | 0.762 | 0.0118 | 0.3 | 0.6272 | 0.2156 |
| - | R2A | ZZ | 0.125 | 3.175 | 0.5 | 12.7 | - | - | 0.1719 | 4.366 | - | - | 0.1719 | 4.366 | - | - | 0.0118 | 0.3 | 0.637 | 0.2254 |
| F | R155 | ZZ | 0.1562 | 3.969 | 0.3125 | 7.938 | 0.359 | 9.119 | 0.1094 | 2.778 | 0.023 | 0.584 | 0.125 | 3.175 | 0.036 | 0.914 | 0.0039 | 0.1 | 0.3626 | 0.147 |
| F | R156 | ZZ | 0.1875 | 4.762 | 0.3125 | 7.938 | 0.359 | 9.119 | 0.1094 | 2.778 | 0.023 | 0.584 | 0.125 | 3.175 | 0.036 | 0.914 | 0.0039 | 0.1 | 0.3626 | 0.147 |
| F | R166 | ZZ | 0.1875 | 4.762 | 0.375 | 9.525 | 0.422 | 10.719 | 0.125 | 3.175 | 0.023 | 0.584 | 0.125 | 3.175 | 0.031 | 0.787 | 0.0039 | 0.1 | 0.7056 | 0.2744 |
| - | R3 | ZZ | 0.1875 | 4.762 | 0.5 | 12.7 | - | - | 0.1562 | 3.969 | - | - | 0.196 | 4.978 | - | - | 0.0118 | 0.3 | 1.3034 | 0.49 |
| - | FR3 | ZZ | 0.1875 | 4.762 | 0.5 | 12.7 | 0.565 | 14.351 | 0.196 | 4.978 | 0.042 | 1.067 | 0.196 | 4.978 | 0.042 | 1.067 | 0.0118 | 0.3 | 1.3034 | 0.49 |
| - | R3A | ZZ | 0.1875 | 4.762 | 0.625 | 15.875 | - | - | 0.196 | 4.978 | - | - | 0.196 | 4.978 | - | - | 0.0118 | 0.3 | 1.4798 | 0.6174 |
| F | R168 | ZZ | 0.25 | 6.35 | 0.375 | 9.525 | 0.422 | 10.719 | 0.125 | 3.175 | 0.023 | 0.584 | 0.125 | 3.175 | 0.036 | 0.914 | 0.0039 | 0.1 | 0.3724 | 0.1764 |
| F | R188 | ZZ | 0.25 | 6.35 | 0.5 | 12.7 | 0.547 | 13.894 | 0.125 | 3.175 | 0.023 | 0.584 | 0.1875 | 4.762 | 0.045 | 1.143 | 0.0059 | 0.15 | 1.078 | 0.441 |
| F | R4 | ZZ | 0.25 | 6.35 | 0.625 | 15.875 | 0.69 | 17.526 | 0.196 | 4.978 | 0.042 | 1.067 | 0.196 | 4.978 | 0.042 | 1.067 | 0.0118 | 0.3 | 1.4798 | 0.6174 |
| 軸承型號 | 外形尺寸 | 徑向基本額定動負荷 | 徑向基本額定靜負荷 | ||||||||
| d | D | Df | B | BF | B1 | Bf1 | rsmin | ||||
| 開 式 | 防塵蓋 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | Cr (kN) | Cor (kN) |
| MF41X | - | 1.2 | 4 | 4.8 | 1.8 | 0.4 | - | - | 0.1 | 0.108 | 0.034 |
| MF52 | ZZ | 2 | 5 | 6.2 | 2 | 0.6 | 2.5 | 0.6 | 0.1 | 0.167 | 0.049 |
| MF62 | - | 2 | |||||||||
